爱华盈通嵌入式AI算法超市赋能项目：淯龙鑫人脸识别模组对接门禁主机应用场景介绍

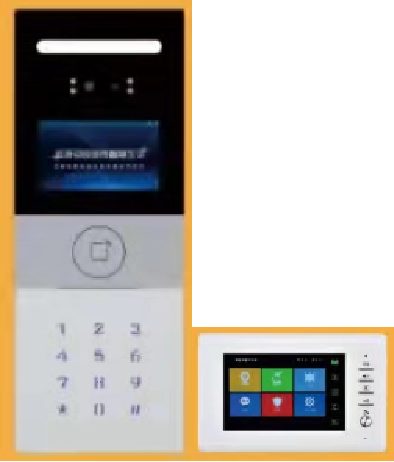

模拟门禁机对接人脸识别模块
本方案是基于模拟对讲门禁主机加装人脸识别模块组成人脸识别主机的一种型态，可以实现门禁主机人脸开锁的一种功能，主要采用采用摄像头端带算法具有存储人脸和算法识别功能，对接模拟主机板和驱动及开锁板，采用串口通讯，进行指令操作，切换，人脸识别模块端可以输出一路CVBS模拟信号对接模机主机、分机及进行图像显示功能。
本设计方案当前主要用于门禁，人脸识别产品是基于人工智能芯片AI300，定向开发的双目人脸识别双目摄像头（单目也可以实现），自带 LINUX系统和算法，（系统和算法都是二次新开发代码）自带人脸库，以及外设功能：重点实现了基于 LINUX系统开发和算法支持，通过软件编码、写入、优化，实现了由人脸识别图像数字信号转化成人脸识别模拟信号CVBS的创新，可以直接对接模拟分机，降低成本，主板串口通过新编码协议与已知技术（现有模拟系统门禁机对接）实现串口功能控制，进而实现模拟系统门禁机跃入数字门禁机系统。
通过软件新开发的APP，连接WIFI和手机端，可以实现接入云端，与云服务器连接，实现了云端操作控制功能，从而达到了模拟系统门禁机，实现了由模拟系统接入数字云端服器管理的过程，与大数据、人工智能控制系统对接管理。是一个质的飞跃。本模组集中设计、开发、删减冗余、降低功耗，同时也降低成本、算力整合，CPU、NPU响应速度达到最佳状态，人脸识速度可以达到 200ms，处于领先地位。

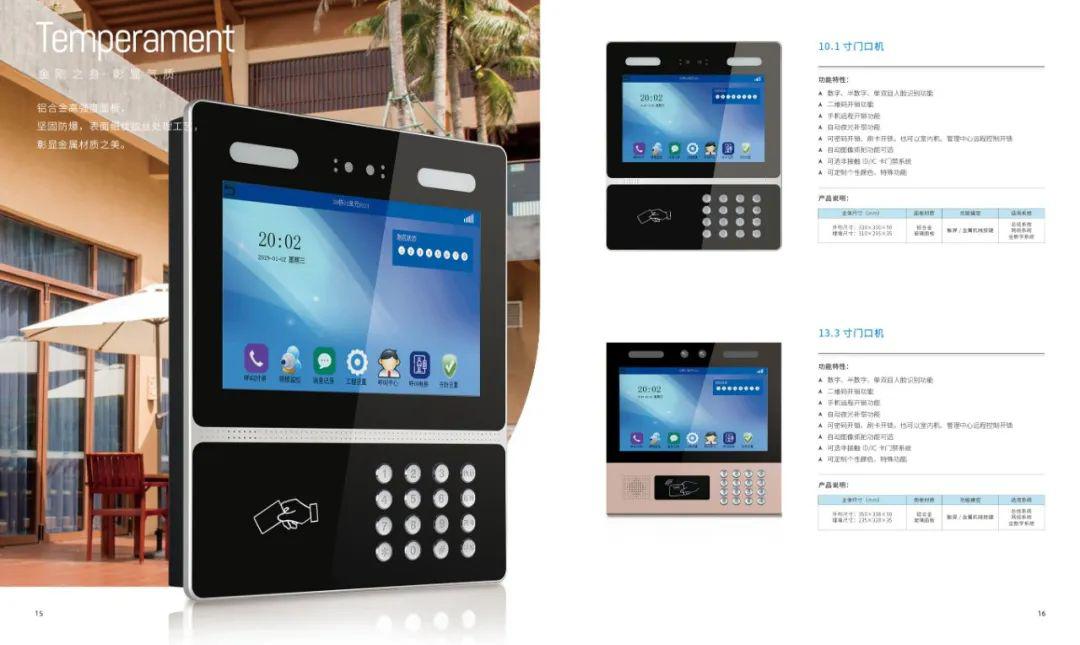

安卓门禁机对接人脸识别模块
门禁机的主要工作原理是利用摄像头采集人脸图像信号，传输到安卓主板GPU，利用算法提取人脸特征码，通过数据转化，存入flash数据库中，通过USB传输，同时自定义协议及虚拟一个网口，进行人脸数据上传和下发到主机及云端，进行管理。
AI摄像头的主要特点是利用数字摄像头采集到的人脸图像信号，传输到主控芯片CPU中，经过内部软件程序编码、硬件IC处理，进行硬编硬解无损数模转化，以及算法优化，输出完整的CVBS模拟信号。
AI摄像头带人脸识别功能，当前用于数字门机主机和模拟门禁机上，可以有效进行人脸识别开门、音视通话对接，解决了当前市场上模拟门禁机接入人脸识别系统的问题，同时还解决进行对接模拟分机的难题。

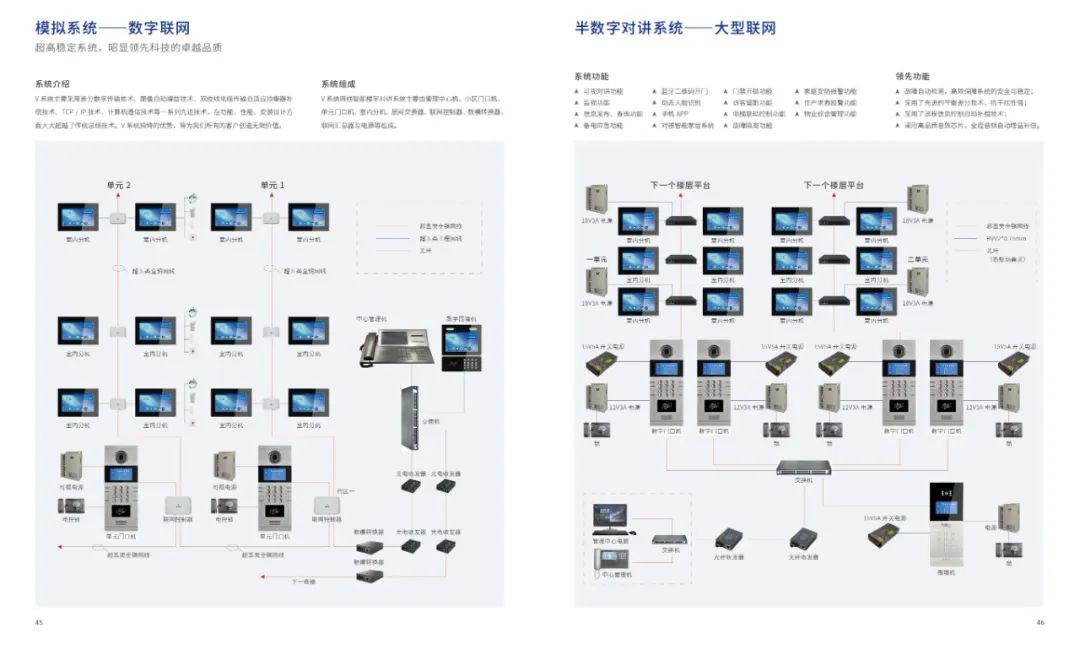

模拟系统的门禁机由模拟信号直接接入数字信号的人脸识别系统，AI摄像头可以自带WIFI模块，连接手机端APP，进行后台管理，以及接入云端管理，主机接入AI摄像头端，通过AI摄像头端输出的CVBS模拟视频信号，连接到模拟分机，可以进行主机和分机的音视频对讲通话功能。另外还可以通过WIFI进行手机端的APP远程控制，开门管理。
AI摄像头模组，不但实现了技术上的突破，而且还降低了行业成本，促进了行业的发展。由最低端的模拟机系统上升到人脸识别数字机系统，再到云端管理，数据分析，以及手机APP远程管理。保留了后期开发对接公安网，进行云门禁管理，以及上传公安大数据网。
传统模拟市场已逐步淘汰，当传统的模拟可视对讲加上该模组后，可以升级支持数字人脸开门，在市场上占有率达到80%以上，而老旧小区旧改项目90%以上也需要包含人脸识别功能。

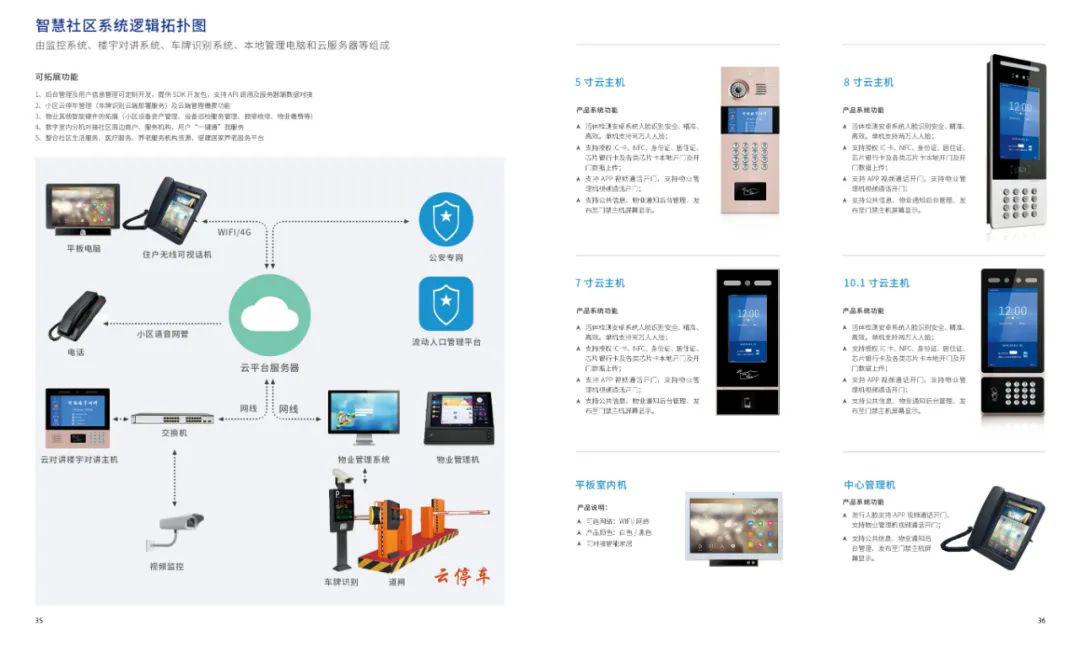

社区门禁机逻辑图
落地案例：
已对接佛山某社区“非可视升级为人脸识别可视化”。对于老社区旧改时，可免去布线、免更换旧分机和楼层解码器，只需将旧的非可视主机加上AI模组，即可实现人脸识别开门。
